Щиты учёта электроэнергии «ЮВИС» (КДЕ-1, КДЕ-3)

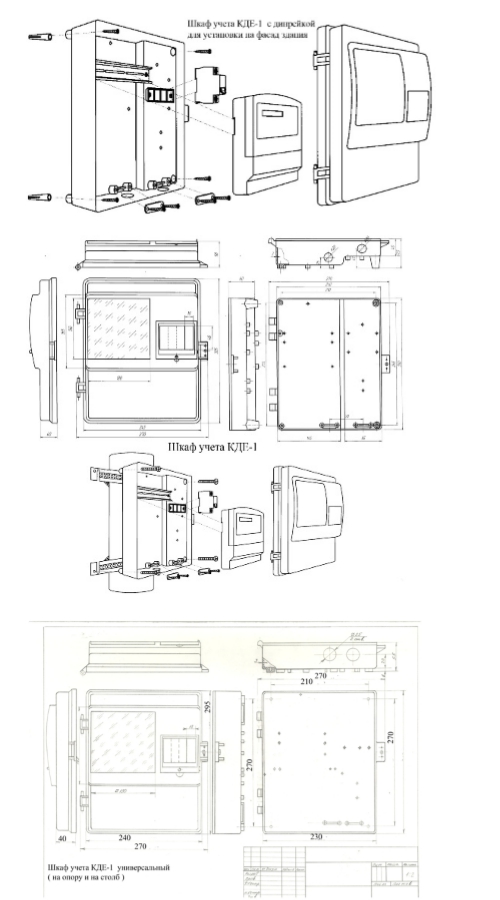

Щит учёта КДЕ-1

Характеристики

Размеры: (ВхШхГ) 290х240х110

Степень защиты: IP54

Климатическое исполнение: УХЛ1

Диапазон рабочих температур: -50...+60 °C

Толщина стенки: 4 мм

Материал: ударопрочный полипропилен с морозостойкими присадками, антипиреном

Тип установки: навесной

Щит учета электроэнергии предназначен для наружной установки однофазных электрических счетчиков. Может эксплуатироваться автономно и в составе автоматизированной системы контроля и учета электроэнергии (АСКУЭ). Установка на опоре различной формы, на фасад здания. Широкое применение в сетевых компаниях, садовых товариществах, гаражных кооперативах.

Варианты исполнения пластикового щита учета КДЕ-1:

   Щит учета с перфорированной дин-рейкой под электрический счетчик;

   Щит учета для крепления электрического счетчика на днище корпуса;

   Высокий щит учета, для индукционных счетчиков типа СО-505;

   Щит учета электроэнергии универсальный.

Основные технические данные и характеристики щита учета:

Шкаф учета электроэнергии предназначен для наружной установки электрических счетчиков переменного тока 220 В, частотой 50Гц.

Изготовлен из полипропилена натурального цвета с добавлением красителей и морозостойких присадок, антипиреновой добавки, предусмотрены стойки для крепления всех видов бытовых счетчиков (однофазных и некоторых трехфазных);

Крышка имеет уплотнение с корпусом от попадания осадков. В крышке щита учета имеется два прозрачных окошка из прочной небьющейся пластмассы, для контроля снятия показания счетчика;

• Возможность установки 4 автоматических выключателей;
• Установлены места пломбировки окошка и крышки корпуса;
• Толщина стенки корпуса не менее 4 мм;
• Степень защиты корпусов соответствует -IP 54;

Пластиковый щит учета устойчив к механическим воздействиям и выдерживают 3 единичных удара силой 0,50+0,04 Дж в соответствии с ТУ;

Устойчив к воздействию солнечного излучения и температуры внешней среды. Диапазон рабочих t°- от -40 до +50;

Щит учета имеет несколько видов крепления - на фасад, на опору (комплект для крепления с помощью монтажной ленты).

Задняя усовершенствованная стенка корпуса, позволяет крепить щит учета, не используя специальные крепления для монтажа.Подобный способ крепления не отличается по прочности от крепежа с помощью металлических пластин. Использование монтажной ленты обязательно.

В комплект с щитом учета входят:

• Динрейка для крепления счетчика;
• Динрейка для автоматических выключателей;
• кабельный ввод - сальник (производство ООО «ЮВИС+»);
• Саморез 3.5х35 – 4 шт;
• Саморез 3.5х41 - 4 шт;
• Дюбель 6х40 - 4 шт;
• Планка для крепления провода- 2 шт.

Щит учета электроэнергии сертифицирован! Срок службы щита учета КДЕ-1 20 лет.

Пластиковые щиты учета от компании "ЮВИС" соответствуют всем техническим требованиям и сопровождается заводской гарантией.

Гарантийное обслуживание производится в течение 3-х лет с момента начала эксплуатации при условии соблюдения требований эксплуатации.

Корпуса в наличии серого, темно-серого и белого цвета.

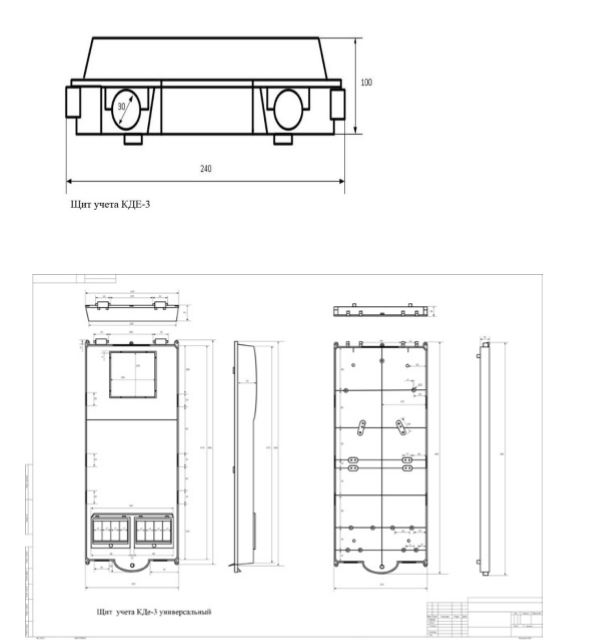

Щит учёта КДЕ-3

Характеристики:

Размеры: (ВхШхГ) 485х240х140

Степень защиты: IP54

Климатическое исполнение: УХЛ1

Диапазон рабочих температур: -50...+60 °C

Толщина стенки: 4 мм

Материал: ударопрочный полипропилен с морозостойкими присадками, антипиреном

Тип установки: навесной

Шкаф учета для установки бытовых электрических счетчиков предназначен, для обеспечения точного учета расхода электроэнергии, а также экономии электричества. Мы предлагаем использовать шкаф учета электроэнергии из стабилизированного полипропилена,с антипиреновой и морозоустойчивой добавкой.

По желанию клиента, натуральный цвет корпуса может быть изменен в соответствии с требованиями заказа. Щит учета электроэнергии уличный прочен, легок, удобен в эксплуатации и, в отличие от металлических щитов, практически не подвержен негативному влиянию внешней среды. Кроме того, что данный щит учета электроэнергии прослужит долго, сохраняя свой внешний вид и потребительские свойства, он также отлично защитит установленное внутри него оборудование от уличной пыли и атмосферной влаги. Уплотнитель, проложенный между корпусом и крышкой, делает шкаф почти герметичным. Цена в данном случае является дополнительным плюсом. Так как мы поставляем изделия собственного производства, то цены, предлагаемые нами, находятся на уровне возможного минимума.

Технические характеристики шкафа учета :

Шкаф учета предназначен для наружного использования. Может эксплуатироваться автономно и в составе автоматизированной системы контроля и учета электроэнергии (АСКУЭ);

Внутри корпуса находятся стойки для крепления электрических счетчиков переменного тока от 220 до 380 В (частота 50 Гц). В щит учета могут устанавливаться любые одно - и трехфазные электросчетчики;

В крышке корпуса имеются два окошка из прозрачной ударопрочной пластмассы, через которые удобно осуществлять контроль и снятие показаний счетчика;

Предусмотрены специальные места для установки пломб на окошки и крышку;

Крышка выносного щита учета способна выдержать три отдельных удара силой до 0,5+0,04 Дж в соответствии с ТУ;

Степень защиты щита учета – IP 54;

Габариты шкафа учета: 450х220х170 мм; вес: 1,2 кг;

Срок службы шкафа учета – 20 лет;

Гарантийный срок – 2 года со времени ввода в эксплуатацию. Как правило, при соблюдении требований к использованию изделия неисправностей, требующих ремонта или замены, не возникает;

Выпускается различных цветов, по заявке покупателя;

Корпус имеет возможность установки автоматического выключателя 100 Ампер.

Шкаф учета электроэнергии с возможностью крепления к фасаду здания:

- Комплект крепежа входит в состав корпуса.

шкаф учета + крепления на опору:

Корпус крепится на столб с помощью металлических пластин. Комплект крепления с использованием монтажной ленты позволяет крепить шкафы учета, как к квадратному, так и к круглому столбу.

В комплект крепления входят:

Пластина металлическая (оцинкованный метал) - 2шт Размер 240мм *34 мм*2мм.

Набор крепежа для щита учета:

• винт 5*20;
• шайба-4шт;
• гайка-4 шт;
• для КДЕ-1 винт 6*20-4шт;
• для КДЕ-3 винт 5*20,
• шайба-4шт;
• гайка-4 шт;

Шкаф учета электроэнергии универсальный:

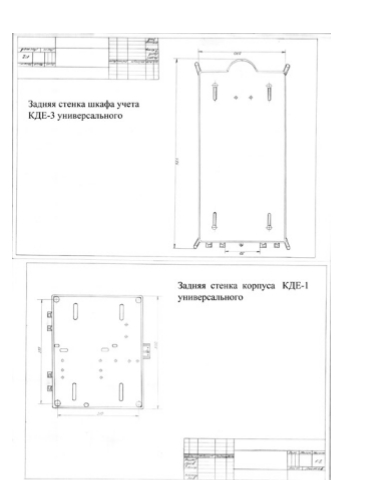

Задняя усовершенствованная стенка корпуса, позволяет крепить шкаф учета, не используя специальные крепления для монтажа. Подобный способ крепления не отличается по прочности от крепежа с помощью металлических пластин. Использование монтажной ленты обязательно.

Шкафы учета электроэнергии и другое оборудование от компании "ЮВИС" соответствуют всем техническим требованиям и сопровождается заводской гарантией.
